我想要出去租房子住, 但是又有点怕死 (虽然但是感觉看起来干净的都很有串串房嫌疑…).

~~嘻嘻, 我要活下去口牙… 我还想要骑非双~~

虽然我自认为色准还算过得去, 但是从小学酸碱试纸开始我就对这种充满了 “人” 这种不确定因素的测量方法感到有些不喜欢. 但是买甲醛传感器太贵了, 刚好我有很多的单片机存货, 于是花费 12.7 和 11 买了两个不同的传感器模块进行一个小作坊手搓.

ESP32C3

使用的是一块非常小巧的 ESP32C3 板子, 带一个 0.42inch 的 OLED 显示. 价格的话大概在淘宝上不到 20 (今天看的价格是 15.8, 明明我买的时候还是 18.34… ).

开发环境用的是 Arduino. 虽然我很讨厌 Arduino 的 IDE, 非常的难用并且还没有增量编译和编译 cache. 导致每次 upload 都需要等待编译, 配合 esp32 非常慢的编译速度, 体验不是很舒服. ulisp 在编写 extension 的时候实在是太痛苦了, 所以也不在考虑范围内. 也许我有空可以尝试一下移植 tinylisp, 但那是以后的大饼.

这里推荐参考 ESP32-C3 0.42 OLED 的博客, 里面很多坑已经被解决了. 一下是一个简单的概括:

ESP32C3 Dev Module

需要在 Arduino 设置中添加 ESP32 的源 (ref):

https://espressif.github.io/arduino-esp32/package_esp32_index.json

Serial/USB Serial
在 ESP32C3 这块板子上有两套 UART:
- 引脚引出的是 UART0 (Serial0)
- 在 Arduino 中 Tools > USB CDC on boot: Enabled 设置后, USB 引脚对应的是 UART1 (HWCDCSerial)

OLED, u8g2

参考的是 peff74/ESP32-C3_OLED 这个项目, 按照文档的说明, 0.42inch OLED 应该是 SSD1306 128x64 的屏幕上切了一部分 (?) 需要添加一个 offset:

#define OLED_RESET U8X8_PIN_NONE  // Reset pin
#define OLED_SDA 5
#define OLED_SCL 6

U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, OLED_RESET, OLED_SCL, OLED_SDA);
int width = 72;
int height = 40;
int xOffset = 30;  // = (132-w)/2
int yOffset = 12;  // = (64-h)/2

21VOC

模块是广州传苣电子的空气质量传感器 (21VOC).

其通过二进制串口发送数据包如下:

Index	Name	Description
0	Head	`0x2c`
1	VOC high	ug/m3
2	VOC low
3	HCHO high	ug/m3
4	HCHO low
5	eCO2 high	PPM
6	eCO2 low
7	temperature high	0.1°
8	temperature low
9	humidity high	0.1% RH
10	humidity low
11	validate	`1 + bitinverse(sum(buff[i], i, 0, 10))`

若 temperature 最高位以 1 开头, 则:

temp = (int)((0xffff - temp0) * 0.1);

完整的控制代码见 esp32c3-oled-hcho-sensor.ino (gist)

End

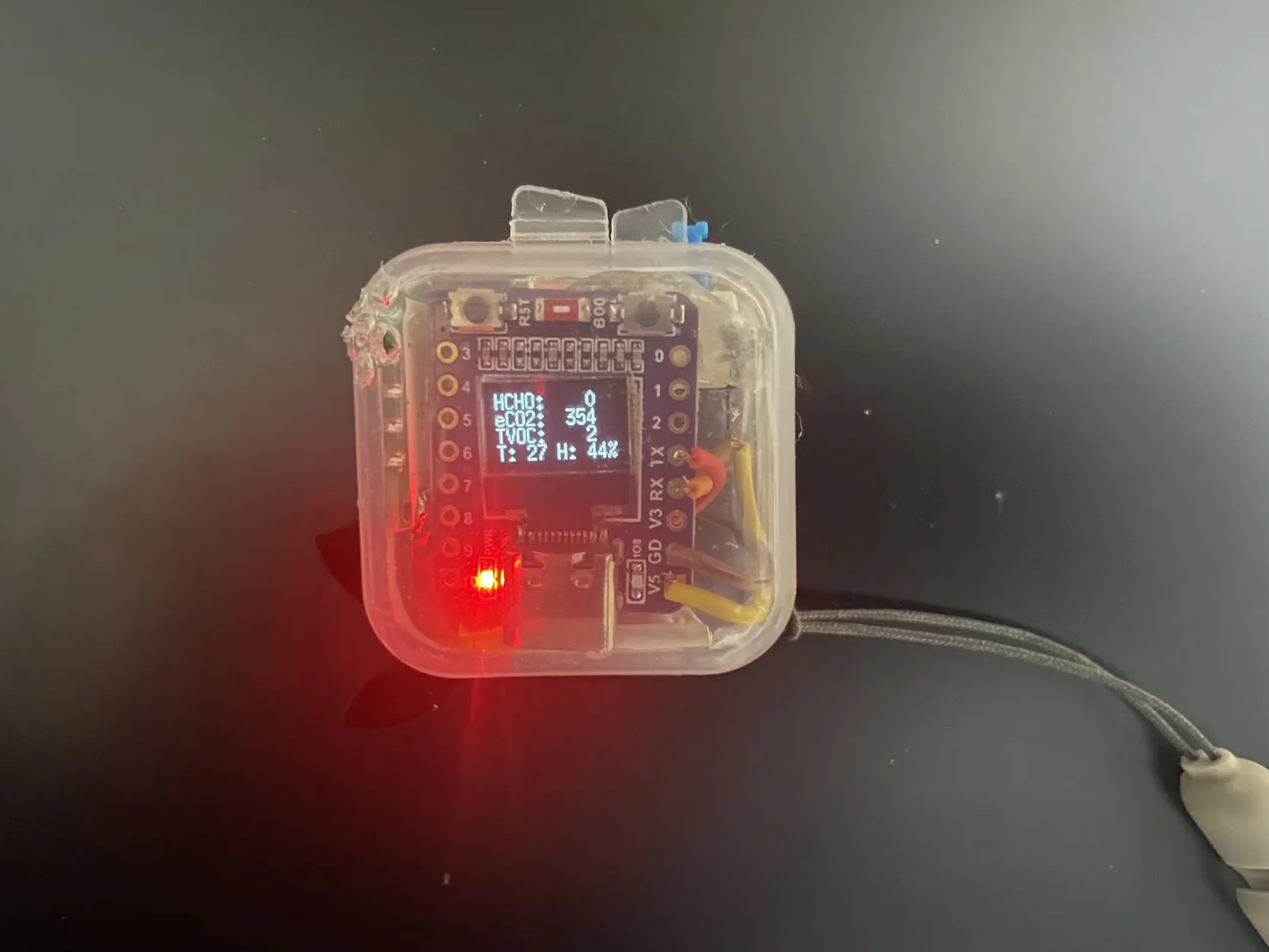

做了一个外壳:

/_img/misc/esp32c3-oled-hcho-sensor.webp

但是做完之后就有点小后悔, 因为用了纳米胶做了填充和固定, 而传感器又塞在里面, 感觉会有很大的影响… (虽然看起来感觉不大, 但是在充电发热的时候读数会有一个巨大的上升)

并且手册中说明需要对传感器芯片进行老化… 也就是说需要至少先跑个 24h 压力测试… 总之先睡一觉看看. (至少测出来的电池续航是 1h 左右, 对于一块 100mAh 的小小小电池来说, 还算不错? 毕竟我也没写啥省电逻辑)
